Трансмиссия: привод выключения сцепления

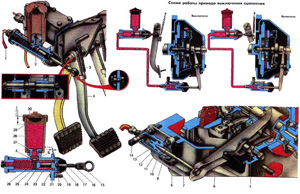

Трансмиссия: привод выключения сцепления

1. Трубопровод.
2. Главный цилиндр.
3. Оттяжная пружина педали.
4. Педаль.
5. Шаровая опора вилки.
6. Вилка выключения.
7. Толкатель.
8. Защитный чехол.
9. Стопорное кольцо.
10. Корпус рабочего цилиндра.
11. Поршень рабочего цилиндра.
12. Уплотнительная манжета.
13. Пружина.
14. Клапан.
15. Проушина.
16. Контргайка.
17. Толкатель.
18. Чехол.
19. Стопорное кольцо.
20. Упорная шайба.
21. Корпус главного цилиндра.
22. Уплотнительная манжета.
23. Поршень главного цилиндра.
24. Пластинка.
25. Уплотнительная манжета.
26. Пружина.
27. Штуцер.
28. Бачок.
29. Фильтр.
30. Крышка.
А – компенсационное отверстие.
Б – перепускное отверстие.

Привод выключения сцепления обеспечивает возможность осуществлять выключение и включение сцепления по усмотрению водителя. Привод выключения сцепления состоит из педали, главного цилиндра, трубопровода и рабочего цилиндра.

Педаль сцепления с пластмассовой втулкой подвешена на оси. К педали шарнирно прикреплен (болтом) толкатель главного цилиндра выключения сцепления. На болт надеты две пластмассовые втулки. Пружина 3 удерживает педаль в крайнем заднем положении. Дальнейшее перемещение педали назад ограничено упором головки толкателя 17 в упорную шайбу 20, закрепленную в главном цилиндре стопорным кольцом 19.

Корпус 21 главного цилиндра выключения сцепления представляет собой чугунную отливку с фланцем, под который (при креплении цилиндра к кузову) устанавливается прокладка. На верхней части корпуса установлен питательный пластмассовый бачок 28, закрытый резьбовой пластмассовой крышкой 30 с отверстиями для сообщения внутренней полости бачка с атмосферой. Сверху на торец бачка опирается сетчатый фильтр 29, служащий одновременно для успокоения находящейся в бачке жидкости. Бачок крепится к главному цилиндру при помощи резьбового штуцера 27, через который жидкость из бачка поступает самотеком в корпус главного цилиндра. Внутри корпуса находится поршень 23, снабженный двумя уплотнительными манжетами. Между поршнем и внутренней манжетой установлена тонкая пластинка 24, перекрывающая имеющиеся в головке поршня сквозные отверстия и препятствующая выдавливанию в них резины внутренней манжеты. Пружина 26 постоянно отжимает поршень в крайнее заднее положение до упора в шайбу 20. Между головкой толкателя и сферической впадиной на поршне предусмотрен постоянный зазор 0,3-0,9 мм, который обеспечивает поршню возможность занять исходное положение (при включенном сцеплении), что гарантирует сообщение полости цилиндра за внутренней уплотнительной манжетой с питательным бачком через калиброванное компенсационное отверстие А. Компенсационное отверстие А всегда открыто при исходном положении поршня, чтобы обеспечить свободный проход из системы в питательный бачок излишка жидкости (при ее расширении от нагревания), не допуская тем самым повышения давления в системе и самопроизвольного частичного выключения сцепления.

Рабочий цилиндр прикреплен к картеру сцепления двумя болтами. В его корпусе 10 расположен поршень 11 с уплотнительной манжетой 12 и пружина 13. Пружина отжимает поршень, толкатель и наружный конец вилки выключения сцепления, в результате чего подшипник выключения сцепления с небольшим усилием прижимается к оттяжным рычагам сцепления, и его наружная обойма вращается вместе с ними. Для удаления воздуха из системы служит клапан 14, ввернутый в рабочий цилиндр и закрытый от загрязнения резиновым колпаком.

Рабочий цилиндр соединяется с главным цилиндром выключения сцепления трубопроводом. При нажатии на педаль толкатель передвигает поршень главного цилиндра выключения сцепления, который кромкой манжеты перекрывает компенсационное отверстие А. При дальнейшем перемещении поршня жидкость вытесняется из главного цилиндра, давление внутри системы увеличивается, и под его воздействием происходит перемещение поршня и толкателя рабочего цилиндра, поворот на шаровой опоре вилки выключения сцепления, перемещение муфты и выключение сцепления. При плавном отпускании педали сцепления происходит падение давления в системе и возвращение вытесненной жидкости в главный цилиндр. При резком отпускании педали сцепления жидкость, возвращающаяся из системы в главный цилиндр, не успевает заполнить освобожденное поршнем пространство, и в главном цилиндре создается разрежение. Под действием этого разрежения жидкость из питательного бачка проходит через перепускное отверстие Б в полость за головкой поршня и через отверстия в головке проходит в полость перед головкой, отодвигая при этом пружинную пластинку и сжимая края уплотнительной манжеты. В дальнейшем эта избыточная жидкость вытесняется через компенсационное отверстие в питательный бачок.

Расстояние от площадки педали выключения сцепления до наклонной части пола (при снятом коврике) должно быть 185-200 мм. Положение педали регулируется путем изменения длины толкателя главного цилиндра. Полный ход педали – 145-160 мм. Свободный ход педали – 12-28 мм (обеспечивается конструктивно и не регулируется).

Уход за приводом выключения сцепления. В процессе эксплуатации необходимо контролировать уровень жидкости в питательном бачке главного цилиндра (15-20 мм ниже верхней кромки бачка) и, при необходимости, доливать жидкость. В жаркое время надобность доливки возникает приблизительно раз в месяц. Заполнение и прокачка системы производятся аналогично заполнению и прокачке тормозной системы в следующем порядке:

  • заполнить бачок главного цилиндра тормозной жидкостью до нормального уровня (15-20 мм ниже верхней кромки бачка);
  • снять защитный колпачок с головки перепускного клапана рабочего цилиндра и надеть на головку резиновый шланг;
  • погрузить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд емкостью не менее 0,5 л (заполненный жидкостью на половину высоты);
  • создать в системе давление, резко нажав 4-5 раз с интервалом 1-2 с на педаль сцепления;
  • удерживая педаль нажатой, отвернуть на 1/2-3/4 оборота перепускной клапан рабочего цилиндра. Следить за тем, чтобы свободный конец шланга оставался погруженным в жидкость. Жидкость с пузырьками воздуха будет выходить в сосуд;
  • после того, как истечение жидкости в сосуд прекратится, завернуть клапан до отказа, а затем отпустить педаль;
  • проверить наличие жидкости в питательном бачке главного цилиндра. Не допускать во время прокачки снижения уровня жидкости в бачке более чем на 2/3 от нормального (добавлять жидкость по мере надобности);
  • повторять указанные выше операции прокачки до тех пор, пока из шланга станет выходить жидкость без пузырьков воздуха;
  • удерживая педаль нажатой, завернуть перепускной клапан рабочего цилиндра до отказа и снять с его головки шланг;
  • надеть на головку клапана резиновый колпачок;
  • долить жидкость в питательный бачок главного цилиндра до нормального уровня. Нельзя доливать в питательный бачок жидкость, выпущенную при прокачке системы, так как в ней содержится воздух. Эту жидкость можно использовать только после отстаивания в течение суток и фильтрации. После прокачки необходимо проверить величину полного хода наружного конца вилки (должна быть не менее 14 мм при нажатии на педаль до отказа). Меньшая величина полного хода не обеспечивает полного выключения сцепления и указывает на недостаточный полный ход педали, наличие воздуха в гидросистеме или на перекрытие компенсационного отверстия главного цилиндра кромкой манжеты или закупорку компенсационного отверстия в результате засорения.

Рабочей жидкостью в приводе выключения сцепления служит тормозная жидкость БСК или смесь, состоящая по весу из 50% бутилового или изоамилового спирта. Применение жидкостей, состоящих из других компонентов, – этиленгликоля, добавка масел минерального происхождения, смешивание тормозных жидкостей с разными вязкими основами (например, касторовое масло и глицерин) совершенно недопустимо.
