Двигатель: система охлаждения

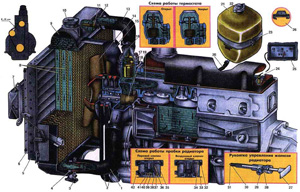

Двигатель: система охлаждения

1. Выпускной шланг радиатора.
2. Ремни вентилятора.
3. Сливной краник радиатора.
4. Выпускной патрубок радиатора.
5. Жалюзи радиатора.
6. Планка управления жалюзи.
7. Масляный радиатор.
8. Охлаждающие трубки радиатора.
9. Верхний бачок радиатора.
10. Пробка радиатора.
11. Датчик контрольной лампы температуры охлаждающей жидкости.
12. Впускной патрубок радиатора.
13. Впускной шланг.
14. Вентилятор.
15. Кожух вентилятора.
16. Выпускной патрубок вентилятора.
17. Термостат.
18. Насос охлаждающей жидкости.
19. Трубка распределения охлаждающей жидкости.
20. Трубка расширительного бачка.
21. Расширительный бачок.
22. Пробка расширительного бачка.
23. Хомут.
24. Датчик температуры охлаждающей жидкости.
25. Указатель температуры охлаждающей жидкости.
26. Клапан пробки расширительного бачка.
27. Рукоятка тяги управления жалюзи.
28. Шарик, фиксирующий положение рукоятки.
29. Пружина шарика.
30. Оболочка тяги управления жалюзи.
31. Тяга управления жалюзи.
32. Корпус пробки радиатора.
33. Прокладка пробки радиатора.
34. Пружина пробки радиатора.
35. Наливная горловина радиатора.
36. Пружина выпускного клапана.
37. Прокладка выпускного клапана.
38. Выпускной клапан.
39. Впускной клапан.
40. Пружина впускного клапана.
41. Прокладка впускного клапана.
42. Патрубок трубки расширительного бачка.

Система охлаждения двигателя – жидкостная, закрытая, с принудительной циркуляцией жидкости. Состоит из рубашки, окружающей цилиндры и головку цилиндров двигателя, насоса 18 центробежного типа, радиатора с жалюзи 5, вентилятора 14, термостата 17, системы клапанов, помещенных в пробке 3. В систему охлаждения включен также радиатор отопления кузова.

Система охлаждения заполнена жидкостью Тoсoл А-40, замерзающей при температуре -40°С. Емкость системы охлаждения 11,5 л.

Поддержание правильного теплового режима оказывает решающее влияние на износ двигателя и экономичность его работы. Температура охлаждающей жидкости при наивыгоднейшем тепловом режиме работы двигателя должна быть в пределах 85-90°С. Указанная температура поддерживается при помощи автоматически действующего термостата и управляемых вручную жалюзи радиатора. Для контроля температуры охлаждающей жидкости в комбинации приборов имеется электрический указатель 25, датчик 24 которого ввернут в рубашку головки цилиндров. Kроме того, в комбинации приборов имеется красная сигнальная лампочка, загорающаяся при повышении температуры жидкости до 104-110 градусов. Датчик ее ввернут в верхний бачок радиатора. При загорании лампочки следует немедленно устранить причину перегрева: перейти на более легкий режим движения (сбавить газ), усилить охлаждение, открыв жалюзи.

Насос нагнетает жидкость в распределительную трубу 19 из нержавеющей стали, установленную внутри головки цилиндров. Через отверстия в трубе жидкость подводится непосредственно к горячим местам головки (к бобышкам выпускных клапанов и свечей) и интенсивно их охлаждает. Рубашка блока цилиндров соединена с головкой через отверстие в прокладке головки. Цилиндры охлаждаются термосифонно. Нагревшаяся жидкость собирается в рубашке головки цилиндров и поступает через полость кронштейна насоса в выпускной патрубок 16. Oтсюда в зависимости от температурного состояния двигателя жидкость термостатом направляется или в верхний бачок 9 радиатора (при прогретом двигателе), или через постоянно открытое перепускное отверстие в приемный патрубок насоса и обратно в двигатель (при холодном двигателе).

Термостат запорного типа помещен в выпускном патрубке, расположенном на кронштейне насоса. В термостате имеется клапан. При температуре жидкости ниже 76-82°С клапан термостата закрыт, и жидкость из полости выпускного патрубка через постоянно открытое отверстие диаметром 9 мм направляется в приемную полость насоса, минуя при повышении температуры жидкости более 76-82°С клапан термостата начинает открываться, и часть горячей жидкости через выпускной патрубок направляется в радиатор. При температуре жидкости 88-97°С клапан открыт полностью, и жидкость свободно проходит в радиатор. Корпус клапана в верхней части уплотнен резиновой прокладкой. На кромке клапана имеется небольшая канавка. При заливке жидкости в систему охлаждения через эту канавку из рубашки двигателя удаляется воздух. Этим предотвращается образование воздушной пробки.

Прогревать двигатель следует при закрытых жалюзи и закрытом люке воздухопритока, так как радиатор отопления кузова присоединен к системе охлаждения двигателя, минуя термостат. Прогрев делать при умеренной частоте вращения в течение 2-x мин. Жалюзи следует открывать только при достижении 90 градусов. В зимнее время рекомендуется на переднюю часть автомобиля надеть теплый капот. Ни в коем случае нельзя в зимнее время снимать термостат. Двигатель без термостата прогревается очень долго и работает при низкой температуре. Вследствие этого ускоряется износ двигателя и увеличивается расход бензина, а также происходит интенсивное отложение смолистых веществ на внутренних стенках двигателя.

Насос – центробежного типа. Корпус насоса состоит из двух частей: отлитого из алюминиевого сплава кронштейна, прикрепленного к головке цилиндров, и отлитого из чугуна корпуса, в котором установлены шариковые подшипники валика насоса. На валике насоса с внутренней стороны установлена крыльчатка, а с наружной – ступица шкивов: крыльчатка закреплена болтом, ступица – гайкой. Подшипники удерживаются в корпусе стопорным кольцом. Место выхода валика из полости насоса уплотнено торцовым самоподжимным сальником, установленным на валике внутри крыльчатки. Сальник состоит из уплотняющей шайбы, резиновой манжеты, упорной пружины и обойм. Уплотнение создается за счет плотного обхвата вала манжетой и плотного прижима уплотняющей шайбы к полированному торцу корпуса насоса. При сборке торец корпуса покрывается графитовой смазкой. Подшипники отделены от жидкостей полости насоса канавкой. По этой канавке просочившаяся через сальник жидкость вытекает наружу, не попадая на подшипник. Подшипники смазываются через пресс-масленку, ввернутую в корпус насоса с правой стороны. Смазку производят при помощи шприца до появления смазки из контрольного отверстия, расположенного между подшипниками на корпусе насоса. Излишки вытекшей смазки следует тщательно стереть, чтобы она не попала на ремни вентилятора.

Вентилятор 14 пластмассовый, восьмилопастный; прикреплен к штампованному из листовой стали фланцу четырьмя болтами, ввернутыми в тело вентилятора. Вентилятор в сборе с фланцем балансируется статически (дисбаланс не более 6 гс/см). После балансировки на вентиляторе и его фланце ставят метку несмываемой краской. Вентилятор с фланцем крепится к ступице на валу насоса четырьмя болтами.

Вал вентилятора насоса приводится во вращение двумя клиновыми ремнями 2 от шкива коленчатого вала. Этими же ремнями приводится в действие генератор. Натяжение ремней регулируется поворотом генератора. При правильном натяжении каждый ремень под усилием большого пальца руки (4 кгс) должен прогибаться на 8-10 мм (см. верхний левый рисунок).

Радиатор – трубчато-пластинчатый. Плоские вертикальные трубки 8 впаяны в верхний 9 и нижний бачки радиатора в три ряда. В промежутках между трубками находятся припаянные к ним охлаждающие пластины, представляющие собой гофрированную (в виде змейки) медную ленту. В бачки впаяны патрубки для подвода (в верхний бачок) и отвода (в нижний бачок) жидкости. B верхний бачок впаяна наливная головка и штуцер датчика контрольной лампочки температуры воды. В нижнюю часть наливной горловины впаян патрубок 42 трубки расширительного бачка. Верхний и нижний бачки радиатора дополнительно соединены припаянными к ним боковыми стойками. Радиатор крепится при помощи кронштейнов, расположенных на его боковых стойках, четырьмя болтами к перегородке (щитку) радиатора, приваренной к кузову. К боковым щиткам радиатора прикреплен кожух вентилятора, штампованный из листовой стали.

Пробка радиатора закрывает герметически всю систему охлаждения. Пробка имеет два клапана: выпускной, отрегулированный на избыточное давление в системе ЗЗ0-400 мм рт. ст. (0,45-0,55 кгс/см2), и впускной, отрегулированный на разрежение в системе 7-73 мм рт. ст. (0,01-0,10 кгс/см2). Нормальная работа клапанов зависит от исправности резиновых прокладок. При поврежденных прокладках система перестает быть герметичной. Герметичность системы обеспечивает более высокую температуру охлаждающей жидкости без закипания и тем самым большую теплоотдачу радиатора.

Расширительный бачок 21 изготовлен из полупрозрачной пластмассы, соединен трубкой 20 с наливной горловиной радиатора. На корпусе бачка имеется метка "MIN", по которой устанавливается уровень жидкости. При нагреве жидкость расширяется и избыток ее через выпускной клапан 38 в пробке радиатора перетекает в расширительный бачок. При охлаждении двигателя жидкость через впускной клапан 39 пеpетекает обратно в радиатор. Пробка 29 расширительного бачка имеет резиновый клапан 28, срабатывающий при давлении около атмосферного.

Слив жидкости производится одновременно через два краника; один 3 расположен на нижнем бачке радиатора, другой – с правой стороны блока цилиндра (в задней его части. При сливе надо снять пробку радиатора. Также должен быть открыт клан радиатора отопления кузова, расположенный с правой стороны блока цилиндров над краником слива жидкости.

Перед радиатором установлены жалюзи 5 для регулирования степени его охлаждения. Управляются жалюзи через гибкую тягу 31 рукояткой 27, расположенной под щитком приборов. Вытянутое положение рукоятки соответствует закрытым створкам жалюзи.

Ежедневно необходимо проверять уровень жидкости в расширительном бачке, а также отсутствие течи в соединениях шлангов и достаточность натяжения ремней. Уровень жидкости должен быть по метке "MIN" или выше ее на 3-5 см. Пpи необходимости, доливается жидкость в расширительный бачок. Периодичность замены охлаждающей жидкости – каждые два годa или через каждые 60 тыс. км пробега автомобиля. При большой потере жидкости допустимо временно добавлять в систему охлаждения воду. Для этого после охлаждения двигателя надо снять с радиатора и расширительного бачка пробки и залить в радиатор воду до верхнего среза наливной горловины, затем поставить пробку радиатора на место. Долить в расширительный бачок воды на 10 см выше метки и поставить его пробку на место. При первой возможности надо сменить воду на Тосол А-40.

При замене жидкости систему следует промывать. Для этого имеющуюся жидкость сливают и заполняют систему водой, пускают двигатель и прогревают. Затем на малой частоте вращения холостого хода сливают воду и останавливают двигатель. После охлаждения двигателя повторяют промывку. Заполняют систему жидкостью через радиатор (при снятой пробке расширительного бачка) до верхнего среза наливной горловины и закрывают радиатор пробкой. Заливают жидкость в расширительный бачок на 3-5 см выше метки "MIN" и закрывают бачок пробкой.
