Двигатель: система смазки

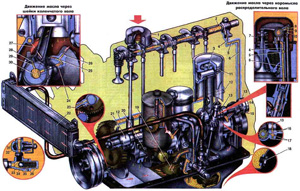

Двигатель: система смазки

1. Фильтр вентиляции картера – крышка маслоналивной горловины.
2. Отверстие для подвода масла к коромыслу.
3. Отверстие для смазки.
4. Вертикальный канал в блоке и головке цилиндров.
5. Горизонтальный канал в блоке и головке цилиндров.
6. Вертикальный канал в блоке и головке цилиндров.
7. Маслоотражательный колпачок.
8. Поперечное сверление в регулировочном винте.
9. Канал в коромысле для подвода масла к регулировочному винту.
10. Канал в регулировочном винте.
11. Маслосьемное поршневое кольцо.
12. Продольный масляный канал.
13. Канавки на шейках распределительного вала.
14. Распределительный вал.
15. Отверстие для слива.
16. Каналы для подвода масла к шестерням.
17. Заглушки.
18. Сливная пробка масляного картера.
19. Маслоприемник.
20. Сливная пробка масляного фильтра.
21. Канавки на шейке распределительного вала.
22. Масляный радиатор.
23. Трубка подвода масла на шестерни распределительного вала.
24. Канал в коленчатом вале для подвода масла к шатунной шейке.
25. Канал коренного подшипника коленчатого вала.
26. Канал для подвода масла к шейкам распределительного вала.
27. Канал для подвода масла к коренным подшипникам коленчатого вала.
28. Канал в шатуне для смазки зеркала цилиндра.
29. Канал в шатунной шейке коленчатого вала.
30. Полость в шатунной шейке коленчатого вала.
31. Пробка крана масляного радиатора.
32. Корпус крана масляного радиатора.
33. Корпус предохранительного клапана масляного радиатора.
34. Клапан.
35. Пружина клапана.
36. Колпак клапана.

Система смазки двигателя комбинированная: под давлением и разбрызгиванием. Маслом под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорные подшипники коленчатого и распределительного валов, втулки коромысел и верхние наконечники штанг толкателей. Остальные детали смазываются разбрызгиванием маслом.

В систему смазки входят маслоприемники, масляный насос (установлен внутри масляного картера) с редукционным клапаном, масляные каналы, фильтры очистки масла с перепускным клапаном, масляный картер, измеритель уровня масла, маслоналивной патрубок с крышкой-фильтром вентиляции картера и масляный радиатор (установлен перед радиатором охлаждающей жидкости) с ограничительным клапаном и запорным краном.

Масло, забираемое насосом из масляного картера, поступает через маслоприемник 19 по каналам в корпусе насоса и наружной трубке в корпус масляного фильтра. Далее, пройдя через фильтрующий элемент, масло направляется в полость второй перегородки блока цилиндров, откуда по сверленному каналу – в продольный масляный канал 12. Из продольного канала масло по наклонным каналам 27 и 26 и каналу 25 в перегородке блока подается на коренные подшипники коленчатого из пятой опоры распределительного вала и в полость блока между валом и заглушкой, отводится в картер через отверстие 15 в шейке вала. На шатунные шейки масло поступает по каналам 24 в шейках и каналу 29 в шейке коленчатого вала. В ось коромысел масло подводится от задней опоры распределительного вала, имеющего посередине кольцевую канавку 13, которая сообщается через каналы 6, 5 и 4 в блоке, головке цилиндров и в четвертой стойке оси коромысел с осью коромысел. Через отверстия 2 в оси коромысел масло поступает на втулки коромысел и далее по каналам 9, 8 и 10 в коромыслах и регулировочных винтах на верхние наконечники штанг толкателей. К шестерням привода распределительного вала масло подводится по трубке 23, периодически сообщающейся с масляным каналом в блоке через канавки 21 на шейке первого подшипника распределительного вала. Из выходного отверстия тpубки, имеющей малый диаметр, в момент, когда она сообщается с масляным каналом, выбрасывается струя масла, направленная на шестерни. Через канал в шейке первого подшипника распределительного вала масло из тех же канавок шейки поступает и на упорный фланец распределительного вала. Шестерня привода масляного насоса и распределителя зажигания смазывается струей масла, выбрасываемой из канала 16 в блоке, соединенного с четвертой опорой распределительного вала, также имеющей кольцевую канавку. Стенки цилиндров смазываются брызгами масла от струи, выбрасываемой из отверстия 28 в нижней головке шатуна при совпадении этого отверстия с каналом 29 в шейке коленчатого вала. Все остальные детали (стержень клапана, торец клапана, ось привода масляного насоса и распределителя зажигания, кулачки распределительного вала) смазываются маслом, вытекающим из зазоров в подшипниках и разбрызгиванием движущимися деталями двигателя.

Подшипники водяного насоса смазываются через отдельную масленку, установленную на его корпусе.

В систему включен масляный радиатор 22. Масло в него поступает через штуцер, который крепит наружную трубку к блоку, предохранительный клапан и кран по резиновому шлангу. Охлажденное масло также по резиновому шлангу отводится в нижнюю часть крышки распределительных шестерен, откуда сливается в картер. На месте входа в крышку имеется перегородка, препятствующая излишнему разбрызгиванию масла.

Емкость системы смазки 6 л. Масло заливается в картер через патрубок (расположен на крыше коромысел) с крышкой-фильтром 1 для вентиляций картера. Уровень масла контролируется по меткам "П" и "0" на стержне указателя уровня. Уровень масла следует поддерживать вблизи метки "П", не превышая ее. Повышение уровня выше метки "П" нежелательно, так как кривошипные головки шатунов будут задевать за поверхность масла, вызывая образование в картере чрезмерного масляного тумана. Это вызывает забрызгивание свечей, интенсивное образование нагара на днищах поршней и стенках камеры сгорания, закоксовывание колец, дымление двигателя и повышенный расход масла. Понижение уровня масла ниже метки "0" опасно, так как при этом прекращается подача масла в систему и возможно выплавление подшипников. Необходимо иметь в виду, что для перетекания заливаемого при заправке масла из-под крышки коромысел в картер или для отекания масла, обильно разбрызганного во время работы на стенки, требуется некоторое время. Поэтому уровень масла следует проверять через несколько минут после заливки или остановки двигателя. После замены масла нужно пустить двигатель и дать ему поработать несколько минут. Спустя некоторое время проверяют уровень масла как указано выше.

Сливать масло для замены нужно только на горячем двигателе. В этом случае масло имеет меньшую вязкость и хорошо стекает. При смене масла следует также слить отстой из масляного фильтра и сменить фильтрующий элемент. Рекомендуется промывать и систему через одну смену масла. Для этого после слива масла из горячего двигателя в картер заливают промывочное масло ВНИИНП-ФД, пускают двигатель и дают ему поработать с малой частотой вращения 10 минут. Затем сливают промывочное масло, заменяют фильтрующий элемент и заливают свежее масло согласно карте смазки.

Давление в системе смазки при средних скоростях движения автомобиля (примерно 50 км/ч) и выключенном масляном радиаторе должно быть 2-4 кгс/см2. Оно может повыситься на непрогретом двигателе до 4,5 кгс/см2 и упасть в жаркую погоду до 1,5 кгс/см2. Уменьшение давления масла при средней частоте вращения ниже 1 кгс/см2 и при малой частоте вращения холостого хода ниже 0,5 кгс/см2 свидетельствует о неисправностях в системе смазки или о чрезмерном износе подшипников коленчатого и распределительного валов. Дальнейшая эксплуатация двигателя в этих условиях должна быть прекращена.

Давление масла определяется указателем на щитке приборов, датчик которого ввернут в корпус масляного фильтра. Кроме этого, система снабжена сигнальной лампой аварийного давления масла, датчик которого ввернут в отверстие в нижней части фильтра. Сигнальная лампа находится на панели приборов, светится красным светом при понижении давления в системе ниже 0,4-0,9 кгс/см2. Эксплуатировать автомобиль со светящейся лампой аварийного давления масла нельзя. Допустимо лишь кратковременное свечение лампы при малой частоте вращения холостого хода. Если система исправна, то при некотором повышении частоты вращения лампа гаснет.

Некоторые неисправности системы смазки. Повышенное давление масла. Причиной является засорение и заедание плунжера редукционного клапана в закрытом положении. Для устранения этой неисправности надо снять масляный картер, удалить удерживающий пружину шплинт, удалить шайбу и шплинт и, пользуясь деревянной палочкой, вытащить плунжер. Промыть детали, вычистить гнездо в крышке насоса и поставить все детали на место.

Пониженное давление масла при низкой и средней частотах вращения коленчатого вала двигателя. Причиной этой неисправности может быть засорение и заедание плунжера редукционного клапана в открытом положении, устраняется чисткой гнезда клапана. Пониженное давление масла при всех частотах вращения коленчатого вала двигателя. Причин может быть несколько. Может быть неисправен датчик или указатель давления масла. Определяется неисправность контролем давления манометром, подключаемым на место датчика давления. Неисправные приборы заменить. Причиной также может быть перегрев двигателя. При изношенных подшипниках коленчатого вала и распределительного вала давление также будет низким. В этом случае следует заменить изношенные детали. Пружина редукционного клапана во время работы двигателя постоянно вибрирует. Это вызывает ее износ и падение давления масла. В этом случае следует пружину заменить новой. Причиной падения давления масла может служить износ торцов шестерен масляного насоса. Устраняется заменой прокладки между крышкой насоса и его корпусом на более тонкую. При сборке следует проверить легкость вращения шестерен насоса.

Повышенный расход масла. Причиной может быть износ поршневых колец. Их надо заменить. Расход также повышается при неисправных, изношенных сальниках, неплотностях соединений. Эта неисправность обнаруживается внешним осмотром двигателя и состоянием пола после ночной стоянки – по наличию на полу свежих масляных пятен. При износе направляющих втулок и стержней клапанов, разрушении маслоотражательного колпачка на впускных клапанах также увеличивается расход масла. Устраняется заменой изношенных и разрушенных деталей. При засорении вытяжной трубы и фильтра вентиляции картера давление в картере увеличивается. Это вызывает выдавливанием масла через сальники и неплотности соединений, а также повышенный расход масла через кольца. Устраняется прочисткой и промывкой вытяжной трубы и промывкой фильтра.
