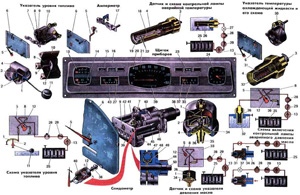

Электрооборудование: приборы и датчики приборов
1. Переменный резистор реостат.
2. Подвижный контакт.
3. Клемма.
4. Корпус датчика.
5. Стрелка.
6. Шкала.
7. Экран.
8. Обмотка указателя.
9. Ось.
10. Каркас катушки.
11. Поплавок.
12. Постоянный магнит.
13. Амперметр.
14. Указатель уровня топлива.
15. Контрольная лампа стояночного тормоза.
16. Контрольная лампа выхода из строя одного из контуров привода рабочих тормозов.
17. Токоведущая шина.
18. Биметаллическая пластина.
19. Основание.
20. Контрольная лампа дальнего света.
21. Спидометр.
22. Контакты.
23. Контрольная лампа указателей поворота.
24. Часы.
25. Аккумуляторная батарея.
26. Датчик.
27. Контрольная лампа аварийной температуры oхлаждающей жидкости.
28. Предохранитель.
29. Выключатель зажигания.
30. Резистор температурной компенсации.
31. Контактная пружина.
32. Полупроводниковый терморезистор.
33. Указатель давления масла.
34. Диафрагма.
35. Дроссельная шайба.
36. Штуцер.
37. Контрольная лампа аварийного давления масла.
38. Приводной валик.
39. Суммарный счетчик.
40. Катушка.
41. Возвратная пружина.
42. Корпус спидометра.
43. Указатель температуры воды.
44. Шестерня.
45. Промежуточный червячный валик.
46. Горизонтальный червячный валик.
47. Трyбка.
48. Счетный барабанчик.
49. Держатель трубки.
50. Ось счетных барабанчиков.
Автомобиль оборудован щитком приборов КП126, в котором помещены амперметр, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольная лампа предельной температуры охлаждающей жидкости, спидометр, указатель давления масла, контрольная лампа аварийного давления масла, часы, контрольная лампа указателей поворота, контрольная лампа включения "дальнего света" и контрольная лампа стояночного тормоза. Включение приборов осуществляется через выключатель зажигания.
Амперметр. Амперметр показывает силу зарядного или разрядного тока в цепи аккумуляторной батареи. Амперметр является магнита-электрическим прибором. Постоянный магнит, установленный на токоведущей шине 17, удерживает стрелку в вертикальном положении (нулевое положение на шкале). Ток, проходя по токоведущей шине 17, создает вокруг нее свое магнитное поле. При взаимодействии двух магнитных полей создается результирующее магнитное поле, которое отклоняет стрелку в ту или другую сторону на разные углы в зависимости от силы тока, проходящего через шину. Отклонение стрелки в сторону "+" или "–" зависит от направления результирующего поля, которое зависит от направления тока, протекающего по шине к аккумуляторной батарее или от нее.
Указатель уровня топлива. В щитке приборов установлен электромагнитный указатель уровня топлива логометрического типа. Прибор состоит из указателя, расположенного в щитке приборов, и датчика БМ139-K, установленного в бензиновом баке. Указатель представляет собой электромагнитный логометр с неподвижными измерительными катушками и подвижным постоянным магнитом 12. Магнит укреплен на оси стрелки указателя. Катушки указателя намотаны под углом 90° на специальном пластмассовом каркасе. Каркас с катушками и магнитом помещен в специальный экран 7 (от воздействия на них посторонних магнитных полей). При протекании тока по обеим катушкам создается результирующее магнитное поле. Постоянный магнит, взаимодействуя с магнитным полем катушек, устанавливается в положение, зависящее от направления этого поля. Направление результирующего магнитного поля зависит от изменения отношения токов в катушках, которое определяется величиной сопротивления датчика, зависящего, в свою очередь, от количества бензина в баке. Для уменьшения влияния температуры на точность показания прибора одна из катушек соединена с "массой" через резистор, являющийся температурным компенсатором. Датчик указателя БМ139-К представляет собой переменный резистор, смонтированный в металлической коробке. Датчик изменяет сопротивление в зависимости от уровня топлива в баке, так как его подвижной контакт связан с рычагом, на конце которого установлен поплавок.
Указатель температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости двигателя применяется электромагнитный указатель логометрического типа. Прибор состоит из указателя, расположенного в щитке приборов, и датчика ТМЮО, установленного в головке блока двигателя. Устройство аналогично указателю уровня топлива, а датчик представляет собой полупроводниковый терморезистор 32, который резко меняет собой сопротивление в зависимости от изменений температуры. Изменение температуры охлаждающей жидкости вызывает резкое изменение сопротивления датчика, что, в свою очередь, вызывает изменение тока в катушках указателя, и результирующее магнитное поле поворачивает постоянный магнит и стрелку в соответствующее положение по шкале.
Контрольная лампа нагрева охлаждающей жидкости в радиаторе. Дополнительно к указателю температуры системы охлаждения имеется контрольная лампа перегрева охлаждающей жидкости в радиаторе. Датчик типа М104-Т, который помещен в верхнем бачке радиатора, автоматически включает лампу 27 на щитке приборов, когда температура воды достигает 105-108°C. На свободном конце биметаллической пластины 18, противоположный конец которой неподвижен, но изолирован электрически от "массы" автомобиля, помещен контакт. Второй контакт расположен на регулировочном винте, соединенном с "массой" автомобиля. Пока температура охлаждающей жидкости в радиаторе не поднимется до установленного предела, контакты 22 остаются разомкнутыми, и контрольная лампа выключена. Активный слои биметаллической пластины расположен со стороны, противоположной контакту, поэтому по мере повышения температуры биметаллическая пластина деформируется таким образом, что контакты сближаются. По достижении температуры, на которую отрегулирован датчик, контакты замкнутся, и контрольная лампа, включенная последовательно в цепь, загорится. При снижении температуры происходит обратное явление и лампочка гаснет.
Указатель давления в системе смазки двигателя. Для контроля за давлением в системе смазки двигателя применяется электромагнитный указатель логометрического типа. Прибор состоит из указателя, расположенного в щитке приборов, и датчика ММЗ58, установленного на корпусе масляного фильтра. Устройство указателя аналогично указателю уровня топлива, а датчик представляет собой переменный резистор, величина которого изменяется в зависимости от положения диафрагмы 34, которая, в свою очередь, изменяет свое положение от изменения давления.
Контрольная лампа аварийного давления в системе смазки двигателя. При понижении давления в системе смазки двигателя до 0,4-0,9 кгс/см2 на щитке приборов загорается контрольная лампа 37. Контрольная лампа работает с датчиком типа MMМA. Датчик установлен на корпусе масляного фильтра. При отсутствии давления в системе диафрагма выгибается в сторону контрактов, и лампа загорается, а при наличии давления диафрагма выгибается в противоположную сторону, размыкает контакты, и лампа гаснет.
Часы. В щитке установлены часы типа АЧВ-З, которые имеют балансовый часовой механизм с анкерным спуском и электромагнитным механизмом заводки. Часы потребляют ток только в момент подзаводки при прохождении тока через обмотку электромагнита. Подзавод пружины производится автоматически через каждые 2-4 мин.
Спидометр. Спидометр состоит из стрелочного указателя скорости движения и суммарного счетчика пройденного пути. Механизм указателя скорости состоит из постоянного магнита 12, закрепленного на приводном валике 38, и алюминиевой катушки 40, установленной на оси. На этой же оси возвратная пружина 41 и стрелка. Магнитные силовые линии, пересекая при вращении магнита 12 катушку 40, возбуждают в ней электродвижущую силу. При этом возникающие в катушке электрические токи создают собственное магнитное поле. Взаимодействие поля вращающегося магнита с полем катушки создает крутящий момент, который увлекает катушку в сторону вращения магнита. Этот момент уравновешивается возвратной пружиной 41. Таким образом, катушка вместе с осью и стрелкой поворачивается на угол, пропорциональный частоте вращения валика спидометра, т. е. на угол, соответствующий скорости движения автомобиля. Суммарный счетчик пройденного пути 39 состоит из системы червячных передач и связанных с ними барабанчиков 48. Барабанчики имеют на внутренней стороне обода зубья и связаны между собой трубками 47, помещенными между каждой парой барабанчиков на держателях 49. На наружной стороне обода барабанчиков нанесены через равные промежутки цифры от 0 до 9. Суммарный счетчик имеет шесть барабанчиков, из которых правый крайний показывает десятые доли километра и по цвету цифр отличается от остальных пяти барабанчиков. Максимальное показание суммарного счетчика 99999,9 км, после чего он снова начинает показания с нуля. Движение к спидометру передается гибким валом от коробки передач.
Уход за контрольными приборами. Ежедневно перед выездом следует проверить работу приборов. Периодически следует проверять правильность показаний приборов с помощью эталонных приборов. По мере надобности следует смазывать гибкий вал спидометра.
