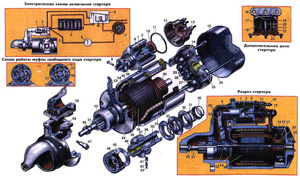

Электрооборудование: стартер

1. Втягивающая обмотка тягового реле.
2. Удерживающая обмотка тягового реле.
3. Стартер.
4. Аккумуляторная батарея.
5. Амперметр.
6. Дополнительное реле стартера.
7. Выключатель зажигания и стартера.
8. Якорь тягового реле.
9. Магнитопровод тягового реле.
10. Контактный диск.
11. Прокладка.
12. Крышка тягового реле.
13. Клемма.
14. Крышка стартера со стороны коллектора.
15. Колпак крышки стартера.
16. Пружина дополнительного реле.
17. Крышка дополнительного реле.
18. Якорь дополнительного реле.
19. Контакты.
20. Обмотка дополнительного реле.
21. Ярмо.
22. Стойка с неподвижным контактом.
23. Изоляционная панель с клеммами.
24. Стяжной болт.
25. Подшипник.
26. Стопорное кольцо.
27. Щетка стартера.
28. Щеткодержатель.
29. Пружина щетки.
30. Коллектор.
31. Предбуферная пружина.
32. Полумуфта включения.
33. Буферная пружина.
34. Полюсный башмак.
35. Направляющая втулка.
36. Ролик привода.
37. Наружная обойма привода.
38. Якорь стартера.
39. Обмотка якоря.
40. Шестерня привода.
41. Плунжер привода.
42. Пружина плунжера привода.
43. Упор пружины плунжера.
44. Промежуточный подшипник.
45. Фетровая уплотнительная шайба.
46. Кожух муфты свободного хода.
47. Ось рычага.
48. Запорное устройство.
49. Крышка со стороны привода.
50. Фланец тягового реле.
51. Вал якоря.
52. Муфта свободного хода.
53. Рычаг привода стартера.
54. Корпус стартера.
55. Обмотка возбуждения.
56. Возвратная пружина.

Пуск двигателя осуществляется электрическим стартером, который установлен с левой стороны двигателя. Включается стартер поворотом ключа выключения зажигания в положение "Запуск". Стартер представляет собой четырехполюсной электродвигатель постоянного тока со смешанным возбуждением. Питание стартера осуществляется от аккумуляторной батареи 6CT-6ОЭМ.

Стартер работает на принципе взаимодействия магнитного поля обмоток возбуждения и магнитного поля проводников, расположенных в якоре. В результате взаимодействия магнитных полей якорь поворачивается. Для создания вращения якоря необходимо переключать электрический ток проводников якоря в определенной пoследовательности. Эту функцию выполняют коллектор и щетки. Коллектор установлен на валу якоря и к нему подключены все проводники, расположенные в пазах якоря. В корпусе 54 стартера установлены четыре полюса 34 с обмотками 55 возбуждения.

Якорь 38 стартера представляет собой пакет, набранный из листовой электротехнической стали. Вал якоря вращается в трех подшипниках скольжения, которые установлены в крышках 14 и 49 и промежуточной опоре 44. На крышке 14 установлены также щетки 27 в щеткодержателях 38. Щетки 27 прижимаются к коллектору пружинами 29. На валу 51 якоря установлен привод, который состоит из шестерни 40, муфты свободного хода, направляющей втулки 35, буферной пружины 33, предбуферной пружины 31, двух полумуфт включения 32 и стопорных колец. Шестерня 40 служит для зацепления с зубчатым венцом маховика двигателя. Роликовая муфта 52 свободного хода служит для предохранения якоря от повышенных оборотов после запуска двигателя.

Направляющая втулка 35 соединяется с валом 51 через винтовые шлицы. Буферная пружина 33 обеспечивает ввод шестерни в зацепление с зубчатым венцом маховика в том случае, если зуб шестерни упрется в зуб зубчатого обода маховика. Предбуферная пружина 31 обеспечивает выключение электрической части стартера в случае, если двигатель не запускается.

При включении стартера привод вводится в зацепление с венцом маховика, и крутящий момент от вала якоря передается через шлицы на втулку 35 наружной обоймы 37. Поворачиваясь по часовой стрелке, обойма 37 оказывается заклиненной роликами 36 с цилиндрической частью шестерни 40, так как ролики под действием плунжеров 41 и пружин 42 находятся в узкой части фасонных пазов наружной обоймы. Вместе с наружной обоймой 37 начинает вращаться шестерня привода и венец маховика. После запуска двигателя маховик с венцом начинает вращаться быстрее, а вместе с ним и шестерня 40 стартера. Ролики увлекаются цилиндрической частью шестерни 40 в более широкую часть фасонных пазов наружной обоймы и расклинивают наружную обойму. В результате этого крутящий момент от работающего двигателя не передается якорю стартера.

Ввод привода в зацепление с венцом маховика двигателя и включение электрической части стартера осуществляется электромагнитным тяговым реле. Тяговое реле через фланец 50 закреплено на крышке со стороны привода. При включении тягового реле его втягивающая 1 и удерживающая 2 обмотки создают магнитное поле, которое втягивает сердечник 8. Сердечник 8 имеет шток, которым он связан с рычагом привода 53. При перемещении сердечника 8 под воздействием магнитного поля рычаг 53 вводит привод в зацепление с венцом маховика, а контактный диск 10 включает электрическую часть стартера. Как только включился стартер, втягивающая обмотка тягового реле отключается контактным диском 10. После запуска двигателя привод стартера выводится из зацепления с маховиком под действием возвратной пружины 56.

Включение и отключение тягового реле осуществляется дополнительным реле 6. Дополнительное реле установлено на левой боковине кузова. Реле состоит из обмотки 20 с сердечником, ярма 21, якоря 18, контактов 19, возвратной пружины 16, изоляционной панели с клеммами 23 и крышки 17.

При повороте ключа (в выключателе зажигания) в положение "запуск" питание поступает в обмотку 20, якорь 18 притягивается и контакты соединяются, при этом питание поступает в тяговое реле стартера.

Правила пользования стартером.
1. Включать стартер более чем на 5 с не рекомендуется, так как это может привести к перегреву стартера и повреждению аккумуляторной батареи.
2. Повторное включение стартера следует делать через 10-15 с.
3. Как только двигатель запустился, необходимо немедленно отпустить ключ выключателя зажигания, так как муфта свободного хода привода стартера не рассчитана на длительную работу.
4. Включать стартер при работающем двигателе запрещается.
5. При температуре окружающего воздуха ниже минус 10°C рекомендуется перед запуском стартера произвести прогрев двигателя.
6. Не рекомендуется трогать с места автомобиль путем прокручиваний трансмиссии через двигатель стартером. После трех-четырех неудавшихся попыток запустить двигатель нужно проверить систему питания и зажигания.

Уход за стартером. Через каждые 6000-6500 км пробега необходимо проверить надежность крепления стартера. Через каждые 24000-25000 км пробега необходимо проверить надежность крепления стартера к двигателю, а также очистить стартер и тяговое реле от грязи. По мере надобности снять стартер с двигателя для осмотра и регулировки:
1. Проверить состояние рабочей поверхности коллектора. Она должна быть гладкой, без следов подгара. В случае загрязнения коллектор нужно протереть чистой тряпкой, смоченной в бензине. Коллектор, имеющий следы подгара, следует зачистить мелкой стеклянной шкуркой. При сильном подгаре или неравномерном износе коллектор следует проточить на токарном станке и отшлифовать шкуркой.
2. Проверить состояние щеток. Они должны свободно (без заеданий) перемещаться в щеткодержателях. Если высота щеток меньше 6 мм, их следует заменить новыми. Давление щеточных пружин на щетки должно быть в пределах 1000-1400 г. Усилие необходимо измерять динамометром вдоль оси щетки. Если щеткодержатели загрязнены, их следует протереть тряпкой, смоченной в бензине. После прочистки щеток и коллектора стартер необходимо продуть сжатым воздухом.
3. Проверить регулировку стартера. Для этого необходимо осмотреть контакты включателя и, при необходимости, зачистить их. Проверить положение шестерни в выключенном положении (она должна находиться не далее 34 мм от фланца крепления). Проверить полный вылет шестерни при включенном тяговом реле. Для этого к корпусу стартера подсоединить минус аккумуляторной батареи, а плюс батареи соединить с клеммой тягового реле. Расстояние между торцом шестерни и упором должно быть 4±1 мм. Если расстояние не соответствует указанному, то его необходимо отрегулировать поворотом эксцентриковой оси 47 рычага.
