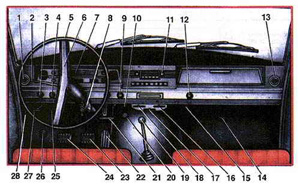

Органы управления и приборы
Рулевое колесо 5 с утопленной ступицей, с двумя штампованными спицами, в которые встроена кнопка сигнала.
Рукоятка 2 переключателя указателей поворота расположена на рулевой колонке с левой стороны. Перемещением рукоятки в верхнее положение указывается правый поворот или перемещение автомобиля в правую сторону, при этом загорается мигающий свет в фонарях с правой стороны автомобиля. Левый поворот или перемещение в левую сторону указывается перемещением рукоятки в нижнее положение, при этом мигающий свет загорается с левой стороны автомобиля. При включении указателя поворота на щитке приборов загорается мигающий сигнал зеленого цвета. Выключение указателя поворота при выходе автомобиля из поворота происходит автоматически. При включении указателя поворота для сигнала об отклонении от прямолинейного движения (например, при обгоне) указатель автоматически не выключается, в этом случае его рукоятку нужно возвращать в среднее положение вручную.
Рычаг 19 переключения передач расположен в полу кузова с правой стороны от водителя. Наклоном головки рычага до отказа влево и перемещением его вперед включается первая передача, перемещением рычага в этом же положении назад – вторая передача. Перемещением рычага вперед в среднем его положении включается третья передача, назад – четвертая (прямая) передача. Задний ход включается наклоном рычага вправо до отказа и перемещением его головки назад. Схема перемещения рычага при переключениях передач помещена на головке рычага. При включении передачи заднего хода в задних фонарях загорается свет для oсвещения дороги сзади автомобиля и подачи сигнала о движении назад.
Педаль 23 тормоза, педаль 24 сцепления и педаль 22 дроссельной заслонки расположены в соответствии с общепринятым стандартом. При нажатии на педаль тормоза в задних фонарях загорается красный предупредительный свет (стоп-сигнал).
Рукоятка 21 стояночного тормоза расположена под панелью приборов справа от рулевой колонки. Для приведения стояночного тормоза в действие следует рукоятку вытянуть на себя. При этом, если включено зажигание, на щитке приборов загорается красная контрольная лампочка. Для растормаживания рукоятку нужно повернуть по часовой стрелке и переместить от себя. В случае необходимости ручной тормоз можно использовать для торможения автомобиля на ходу.
Рукоятка 28 привода замка капота расположена под панелью приборов с левой стороны. Для отпирания замка капота рукоятку следует оттянуть на себя, чтобы защелка освободила штырь капота, и он приоткрылся. Для полного открытия капота нужно отвести рычажок предохранителя (находится под передней кромкой капота в средней его части) и поднять капот.
Рукоятка 27 привода жалюзи радиатора расположена под панелью приборов слева от рулевой колонки. Вытягиванием рукоятки на себя до отказа жалюзи закрываются, перемещением от себя – открываются. Для более точного регулирования температуры в системе охлаждения в зависимости от наружной температуры имеется несколько промежуточных фиксированных положений рукоятки, соответствующих разной степени открытия жалюзи.
Ножной переключатель 26 света расположен слева от педали сцепления на наклонной части пола. Нажатием на кнопку переключателя осуществляется переход с ближнего света на подфарники и наоборот или с дальнего света на ближний и наоборот, в зависимости от положения центрального переключателя света.
Включатель 3 стеклоочистителя расположен на панели приборов слева от рулевой колонки; имеет три положения: выключено, малая cкорость движения, максимальная скорость движения щеток стеклоочистителя.
Переключатель 4 электродвигателя вентилятора отопителя расположен на панели приборов слева от рулевой колонки; имеет три положения: выключено, малая подача воздуха, полная подача воздуха.
Рукоятка 6 управления воздушной заслонкой карбюратора расположена на панели приборов слева от рулевой колонки; служит для частичного или полного прикрытия воздушной заслонки во время пуска холодного двигателя и при его прогреве.
Центральный переключатель 9 света расположен на панели приборов справа от рулевой колонки; имеет три положения: первое – выключено; второе – включено освещение для городской езды, при котором включены подфарники или ближний свет (в зависимости от положения ножного переключателя) и освещение приборов; третье – включены ближний или дальний свет и освещение приборов. Поворотом рукоятки переключателя регулируется интенсивность освещения приборов.
Прикуриватель 12 расположен в правой части панели приборов. Для нагрева прикуривателя следует нажать на его рукоятку и отпустить. Обратная автоматическая отдача прикуривателя (со щелчком) через несколько секунд означает, что спираль нагрелась и прикуривателем можно пользоваться. Вставлять прикуриватель обратно в гнездо следует до фиксированного нерабочего положения. Повторное включение прикуривателя можно производить через 30 с (не менее) после его выключения.
Пепельница расположена в средней части панели приборов
Bыключатель 10 вентилятора обдува заднего стекла расположен под панелью приборов справа от рулевой колонки.
Включатель света стоянки расположен под панелью приборов слева от рулевой колонки. Поворотом влево включается стояночный свет с левой стороны кузова, поворотом вправо – с правой стороны кузова.
Выключатель 15 привода подъема и опускания антенны расположен под панелью приборов в правой ее части. Появление щелчков в приводе подъема антенны при повороте включателя свидетельствует о том, что включение произведено неправильно. В этом случае тумблер немедленно должен быть возвpащен в среднее положение и произведено включение в обратную сторону в соответствии с положением антенны.
Рукоятки 16, 17, 18 управления заслонками воздухопритока и регулирования подачи теплого воздуха в кузов расположены под панелью приборов в средней ее части. Рукоятки верхнего ряда служат для регулирования воздухопритока. В крайнем левом положении рукояток заслонки люков закрыты, в правом – полностью открыты. Промежуточные положения рукояток обеспечивают частичную подачу воздуха. Левой рукояткой контролируется непосредственная подача наружнего воздуха. Правой рукояткой регулируется подача воздуха через отопитель. Нижней рукояткой осуществляется распределение теплого воздуха, поступающего через отопитель, на обдув ветрового стекла и стекол передних дверей или на обогрев кузова. В правом крайнем положении рукоятки весь теплый воздух направляется на обдув стекол, в левом крайнем – только на обогрев кузова. В средних положениях теплый воздух поступает на обдув стекол и на обогрев кузова. Регулирование направления теплого воздуха на стекла передних дверей осуществляется с помощью поворотных заслонок 1 и 13, расположенных по краям панели приборов. Регулирование направления теплого воздуха к ногам водителя и пассажира на переднем сиденьи производится заслонками 14 и 20, расположенными на воздуховоде.
Выключатель противотуманных фар расположен под панелью приборов слева от рулевой колонки.
Выключатель системы аварийной cигнализации расположен на панели приборов справа от рулевой колонки.
Кнопочные биметаллические предохранители (четыре) установлены под панелью приборов слева от рулевой колонки Крайний левый – защищает электродвигатель вентилятора отопителя, вентилятор обдува заднего стекла, указатели поворота и приборы. Второй слева – защищает плафоны и лампы, включаемые центральным переключателем света (фары, подфарники, задние фонари и др.). Третий слева – защищает звуковые сигналы, подкапотную лампу, розетку переносной лампы, часы и прикуриватель. Крайний правый защищает электродвигатель подъема и опускания антенны и радиоприемник. Предохранители автоматически выключают защищаемые агрегаты и приборы в случае короткого замыкания или когда сила тока в цепи превысит расчетную. После устранения неисправности предохранитель включается нажатием на кнопку.
Щиток приборов 7 содeржит: амперметр, указатель уровня бензина в баке, указатель давления масла, спидометр, счетчик пройденного пути, часы, контрольные лампы предельной температуры воды, аварийного давления масла, тормоза стоянки, дальнего света фар, включения указателя поворота. Указатели давления масла, температуры воды и уровня бензина показывают значения контролируемых параметров только при включенном зажигании. Шкала указателя уровня бензина имеет три деления: 0 – бак пустой; 0,5 – бак наполнен наполовину; П – бак полный. Стрелка амперметра показывает величину зарядного или разрядного тока в цепи аккумуляторной батареи. Контрольная лампа аварийного давления масла загорается при понижении давления масла до 0,4-0,9 кгс/см2. В этом случае следует немедленно выключить зажигание и после остановки двигателя выяснить причину неисправности. Для защиты электромагнита часов от сгорания при падении напряжения они снабжены предохранителем. После устранения возникших неисправностей нужно нажать на кнопку предохранителям расположенную с обратной стороны часов. Для перевода стрелок часов нужно нажать на головку, расположенную под панелью приборов справа от рулевой колонки, и поворачивать ее в направлении вращения стрелок. Поворот стрелок против хода не рекомендуется.
Рукоятки регулирований положения передних сидений расположены: продольного перемещения сиденья – спереди внизу со стороны двери, наклона спинки – сбоку сиденья с наружной его стороны.
Противоугонное устройство 8, совмещенное с включателем зажигания и стартера, расположено справа на рулевой колонке; приводится в действие ключом зажигания. В среднем положении ключа (ключ свободно вставляется и вынимается) все выключено. При повороте ключа по часовой стрелке в первое фиксируемое положение включается зажигание. При последующем повороте ключа по часовой стрелке с преодолением усилия возвратной пружины включается зажигание и стартер. Поворотом ключа против часовой стрелки от среднего положения выключается зажигание и, при вынутом ключе, запирается руль. Во избежание случайного запирания руля ни в коем случае не следует поворачивать ключ в указанное положение и, тем более, вынимать его на ходу автомобиля.
11. Радиоприемник.
25. Насос обмыва ветрового стекла.
