K-LINE: Новый взгляд на привычные вещи

Прогресс движется вперед семимильными шагами и заглядывает даже за ворота автомастерских, в которых все чаще и чаще можно встретить ноутбуки в качестве диагностического компьютера. Нет слов, ноутбук более мобилен, функционален и в какой-то мере престижен, прибавляя "вес" автосервису. Но... В последнее время участились жалобы либо на неправильную работу адаптеров К-Line, либо, что еще хуже, выход из строя COM - портов ноутбука. Дело, мне кажется в том, что у некоторых ноутбуков СОМ-порты работают с уровнями сигналов +/- 3V, в то время как большинство адаптеров, рассчитанные на РС и собранные на микросхемах МАХ232 выдают полноценные +/- 12V. То есть, для работы с ноутбуком желательно иметь адаптер, предназначенный именно для этого. Самый простой путь - заменить привычную нам всем МАХ232 на МАХ3232, имеющую пониженные напряжения сигналов. Цена вопроса - 90 рублей, именно столько составляет разница в стоимости этих микросхем в Волгограде.

Другой, и, как мне кажется (IMHO), более прогрессивный способ предложил HASS_78 - использование для согласования с портом ноутбука микросхему DS275. Данная микросхема работает с теми уровнями сигналов, которые получает, адаптируясь хоть к СОМ-порту РС, хоть к ноутбуку, представляя собой оптимальное решение для реализации K-Line. Кроме всего прочего, данный способ практически не требует "обвязки" микросхем.

Итак, схема от Hass-а на DS275 и MC33199.

.... и МС33290

Схемы не имеют никаких особенностей, и при правильной сборке не требуют никакой настройки. DА1 - любой стабилизатор, например LM2931AZ-5, 7805. Вместо 33199 (33290) при соответствующем изменении схемы можно использовать L9243 (из иммобилизатора АПС-4).

Получится что-то типа этого....

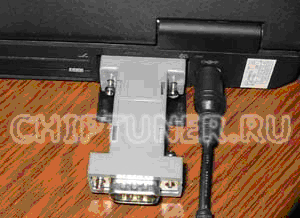

Все три варианта адаптеров прекрасно умещаются в корпусе переходника 9-9 pin

Статью прислал Dimon73
